简介
贴片电阻需求近些年增长迅速,主要得益于机器设备的小型化需求。在焊接电路板达到相同要求时,使用贴片电阻比插脚电阻节省40%-60%的空间,整体重量减轻60%-80%。而且相比插脚电阻,贴片电阻通常采用机器焊接,易于实现自动化量产,提高生产效率。按电阻生产技术,Resistor.Today贴片电阻主要分为合金、厚膜、薄膜和箔电阻四大类;按电阻用途,主要分为普通贴片电阻、车规电阻、低阻检流电阻、超精密电阻、大功率电阻、高压高阻电阻等大类。
-
特性体积小重量轻可靠性高易实现自动化生产应用场景称重设备机器人精密测量电流采样消费类电子
- 推荐系列
-
01AECRRESI睿思1Ω-10MΩ 0.063W-1W ±1% ±100ppm 0402-251202CSKRRESI睿思1mΩ-500mΩ 1W-5W ±1% ±50ppm 1206-432003PTFRRESI睿思10Ω-5.1MΩ 0.03W-0.25W ±0.01% ±5ppm 0402-120604PZFRRESI睿思5Ω-125KΩ 0.2W-0.75W ±0.01% ±2ppm 0603-2512
系列 | 图片 | 简介 | 阻值范围 | 尺寸 | 额定功率 | 最高精度 | 温漂 | 电阻技术 | 详情及购买 |
---|---|---|---|---|---|---|---|---|---|
NSTM |
经济型无调阻检流合金电阻,2512,3920,5930尺寸 | 0.2mΩ-5m | 2512-5930 | 2.5W-10 | ±1 | ±25ppm-±200 | 合金 |
|
|
PCSR2512 |
低温漂、高精度、高稳定塑封合金检流电阻 | 5mΩ-100m | 2512 | 1W-2 | ±0.1 | ±15 | 合金 |
|
|
PTFR |
车规级精密薄膜贴片电阻,最高精度0.01%,低温漂,高可靠性,极好的长期负载寿命,耐湿性强,大量现货 | 10Ω-5.1M | 0402-1206 | 0.03W-0.25 | ±0.01 | ±5 | 薄膜 |
|
|
TFCR |
经济型精密薄膜贴片电阻,最高精度0.1%,低温漂,高可靠性,极好的长期负载寿命,耐湿性强 | 2.49Ω-1.5M | 0402-2512 | 0.063W-0.75 | ±0.1 | ±10 | 薄膜 |
|
|
TFNR |
精密薄膜贴片网络电阻,跟踪精度0.05%,跟踪温漂5ppm,极好的跟踪性能 | 47Ω-50K | 0603 | 0.1 | ±0.05 | ±5 | 薄膜 |
|
|
PZFR |
全球最精密最稳定的贴片电阻,基于最新一代Z1箔技术,接近于零温漂,出色的负载寿命稳定性,1片起订,极速发货 | 5Ω-125K | 0603-2512 | 0.1W-0.75 | ±0.01 | ±2 | 箔技术 |
|
|
PCSK2512 |
低温漂、高精度、高稳定塑封合金检流电阻 | 5mΩ-100m | 2512 | 1W-2 | ±0.5 | ±25 | 合金 |
|
|
HZFR |
HZFR系列是经济型贴片箔电阻,是薄膜电阻的完美替代品,低至±5ppm/°C或±5ppm/°C的温度系数,… | 30Ω-30K | 0603-1206 | 0.1W-0.3 | ±0.01 | ±5ppm-±10 | 箔技术 |
|
|
EZFR |
EZFR系列是经济型贴片箔电阻,是薄膜电阻的完美替代品,低至±2ppm/°C或±5ppm/°C的温度系数,… | 5Ω-30K | 0603-1206 | 0.1W-0.3 | ±0.01 | ±2ppm-±10 | 箔技术 |
|
|
EOAR |
无调阻技术,低温漂、高精度合金检流电阻,适用于直流低频需求的检流应用 | 25m | 4725 | 5 | ±0.5 | ±40 | 合金 |
|
|
SEWF2512 |
低温漂、高精度合金检流电阻,适用于直流应用 | 3mΩ-5m | 2512 | 2.5W-4 | ±0.5 | ±25 | 合金 |
|
|
PEWF2726 |
低温漂、高精度,开尔文四脚结构,无调阻技术合金检流电阻 | 1mΩ-5m | 2726 | 3W-7 | ±0.5 | ±50ppm-±75 | 合金 |
|
|
PEWF4026 |
低温漂、高精度,开尔文四脚结构,无调阻技术合金检流电阻 | 1mΩ-5m | 4026 | 3W-7 | ±0.5 | ±50ppm-±75 | 合金 |
|
|
SEWF3920 |
低温漂、高精度合金检流电阻,适用于直流应用 | 1mΩ-5m | 3920 | 3W-8 | ±0.5 | ±25 | 合金 |
|
|
SEWF3951 |
低温漂、高精度合金检流电阻,适用于直流应用 | 0.3mΩ-0.8m | 3951 | 10W-15 | ±0.5 | ±25 | 合金 |
|
|
SEWF5930 |
低温漂、高精度合金检流电阻,适用于直流应用 | 1mΩ-3m | 5930 | 6W-10 | ±0.5 | ±25 | 合金 |
|
|
EBWM2512 |
经济型电子束焊纯合金检流电阻,2512尺寸 | 0.3mΩ-1m | 2512 | 6 | ±0.5 | ±200 | 合金 |
|
|
EBWK2512 |
经济型合金检流电阻,2512尺寸,100ppm | 2mΩ-5m | 2512 | 2.5W-5 | ±0.5 | ±100 | 合金 |
|
|
PEWF2512 |
无调阻技术合金检流电阻,2512尺寸,最高精度0.5%,50ppm | 1.5mΩ-5m | 2512 | 2.5W-5 | ±0.5 | ±50 | 合金 |
|
|
PEWM3920 |
低温漂、高精度、高稳定纯合金检流电阻 | 0.2mΩ-1m | 3920 | 8W-12 | ±0.5 | ±100ppm-±150 | 合金 |
|
|
PEWM5930 |
低温漂、高精度、高稳定纯合金检流电阻 | 0.2mΩ-1m | 5930 | 9W-15 | ±0.5 | ±100 | 合金 |
|
|
PEWK3920 |
低温漂、高精度、高稳定纯合金检流电阻 | 1mΩ-5m | 3920 | 3W-8 | ±0.5 | ±50 | 合金 |
|
|
PEWK5930 |
低温漂、高精度、高稳定纯合金检流电阻 | 1m | 5930 | 10 | ±0.5 | ±50 | 合金 |
|
|
打 5 折
(仅老DC现货) 打 1 折
(仅老DC现货) ECSR2512 |
经济型贴片检流电阻,高功率,小尺寸,低温漂 | 0.5mΩ-50m | 2512 | 2W-3 | ±1 | ±50ppm-±100 | 合金 |
|
|

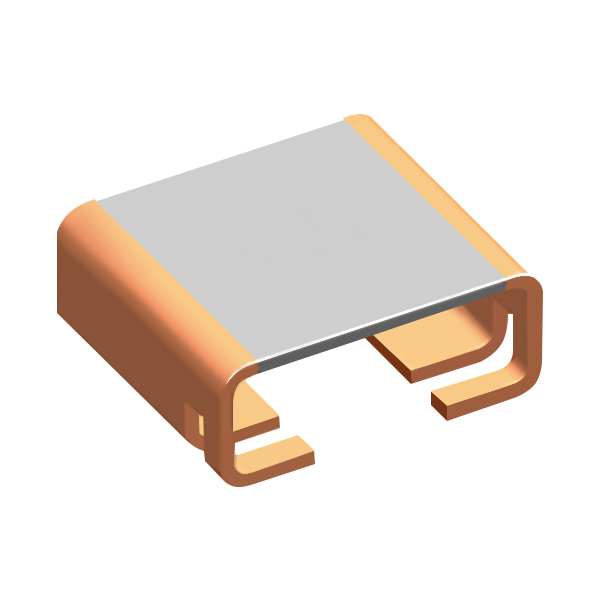

PWSL |
超低阻值合金采样电阻,最低阻值0.5mΩ,四脚开尔文结构 | 0.5mΩ-3m | —— | 5W-7 | ±1 | ±50ppm-±100 | 合金 |
|
|
CSER |
箔技术结构的贴片检流电阻,符合AEC-Q200认证 | 5mΩ-1 | 0402-4320 | 0.2W-5 | ±1 | ±50ppm-±100 | 合金 |
|
|
MFCR |
薄膜技术的精密贴片检流电阻,有长边电极和短边电极两种选择,符合AEC-Q200认证 | 10mΩ-10 | 0201-2512 | 0.2W-3 | ±0.25 | ±50ppm-±150 | 薄膜 |
|
|
打 5 折
(仅老DC现货) 打 1 折
(仅老DC现货) CSFR |
贴片电流采样电阻,独特的长边电极以及倒装结构 | 1mΩ-500m | 0603-5930 | 0.5W-10 | ±1 | ±50ppm-±150 | 合金 |
|
|

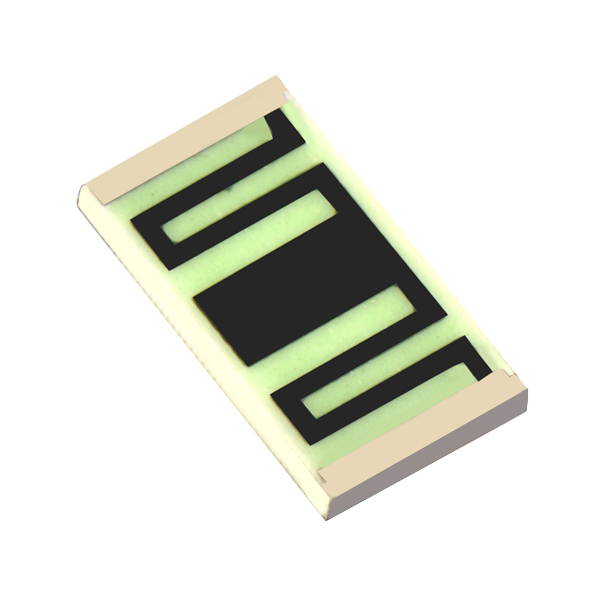

HVCR |
高压高阻贴片电阻,无磁设计,最高阻值可达10TΩ | 100KΩ-10T | 0402-4020 | 0.05W-2 | ±0.25 | ±25 | 厚膜 |
|
|
打 5 折
(仅老DC现货) 打 1 折
(仅老DC现货) CSKR |
四脚开尔文连接精密贴片检流电阻,长边电极和倒装结构 | 1mΩ-500m | 1206-4320 | 1W-5 | ±1 | ±50ppm-±100 | 合金 |
|
|
HVTR |
高压精密电阻,高可靠性和稳定性,最高精度±0.1%,最高工作电压可达1KV | 120KΩ-4.3M | 3216-3225 | 0.25W-0.33 | ±0.1 | ±25 | —— |
|
|
打 5 折
(仅老DC现货) 打 1 折
(仅老DC现货) HRCR |
高压高阻贴片厚膜电阻,阻值高达10GΩ,符合AEC-Q200 | 27MΩ-10G | 0603-2512 | 0.1W-1 | ±5 | ±500 | 厚膜 |
|
|
AECR |
符合AEC-Q200认证的车规厚膜贴片电阻,防硫化高可靠 | 1Ω-10M | 0402-2512 | 0.063W-1 | ±0.1 | ±100ppm-±400 | 厚膜 |
|
|
FACR |
保险丝贴片厚膜电阻,结合了电阻和保险丝的功能,通过熔断来保护电路 | 0.47Ω-1.8K | 0402-2512 | 0.063W-1 | ±1 | ±200ppm-±800 | 厚膜 |
|
|
ETCR |
普通厚膜贴片电阻,符合RoHS认证 | 1Ω-10M | 0402-2512 | 0.063W-1 | ±1 | ±100 | 厚膜 |
|
|
HPCR |
大功率贴片厚膜电阻,额定功率比普通厚膜电阻高一倍,符合RoHS认证 | 1Ω-10M | 0402-2512 | 0.1W-2 | ±0.1 | ±100ppm-±400 | 厚膜 |
|
|
AHCR |
抗硫化大功率精密贴片厚膜电阻,满足ASTM-B-809-95和EIA-977抗硫化标准 | 1Ω-10M | 0402-2512 | 0.1W-2 | ±0.5 | ±100ppm-±400 | 厚膜 |
|
|
UPCR |
超高功率贴片厚膜电阻 | 1Ω-10M | 0402-2512 | 0.2W-3 | ±0.5 | ±100ppm-±400 | 厚膜 |
|
