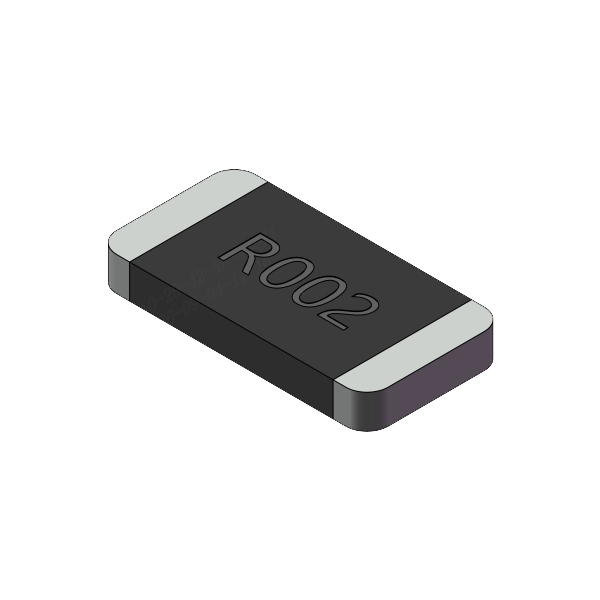

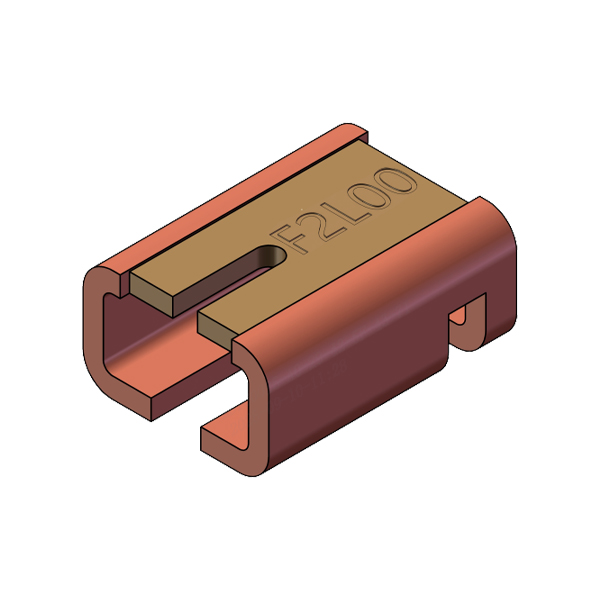

低阻采样电阻
简介

采样电阻是在电路中用来检测电流大小的电阻器。它的工作方式是通过测量电流流经已知阻值的电阻后产生的电压降,由欧姆定律(I=U/R)精确计算出电流大小。通常采样电阻的阻值很小,在1mΩ到1Ω之间,精度高,温飘低。在非常精密的应用中,接触电阻和引脚的阻值可能比电阻本身的阻值还要大,所以如果使用两脚的电阻,引脚影响带来的错误可能会非常大。为了消除引脚(非电阻元素)引起的压降的影响,得到极精确的电流值,推荐采用四脚开尔文结构的电阻。

特性
低阻值
四脚开尔文连接
低温飘
低热电势
极好的稳定性
应用场景
电力
精密测量
电流采样
汽车
推荐系列
01
CSKR
RESI睿思
1mΩ-500mΩ 1W-5W ±1% ±50ppm 1206-4320
02
EWSL
RESI睿思
0.2mΩ-5mΩ 3W-10W ±1%-±5% ±50ppm-±200ppm 2512-5930
03
FNP
ALPHA
1mΩ-1Ω 500W ±0.05% ±5ppm
系列 图片 简介 阻值范围 尺寸 额定功率 最高精度 温飘 最大电流 详情及购买
EWSL
经济型合金检流电阻,低热电势,高功率 0.2mΩ-5m 2512-5930 3W-10 ±1 ±50ppm-±200 ——
PWSL
超低阻值合金采样电阻,最低阻值0.5mΩ,四脚开尔文结构 0.5mΩ-5m —— 7 ±1 ±50 ——
CSER
箔技术结构的贴片检流电阻,符合AEC-Q200认证 1mΩ-1 0402-4320 0.2W-5 ±1 ±50 ——
KWSL
超低阻值合金采样电阻,最低阻值0.3mΩ,四脚开尔文结构 0.2mΩ-3m —— 4W-7 ±1 ±50 ——
CSFR
贴片电流采样电阻,独特的长边电极以及倒装结构 1mΩ-500m 0603-5930 0.5W-10 ±1 ±50 ——
CSKR
四脚开尔文连接精密贴片检流电阻,长边电极和倒装结构 1mΩ-500m 1206-4320 1W-5 ±1 ±50 ——
ECSR2512
经济型贴片检流电阻,高功率,小尺寸,低温飘 0.5mΩ-50m 2512 2W-3 ±1 ±50ppm-±100 77
VCS1610
高精密贴片分流箔电阻,开尔文连接,快速热稳定性好 0.1Ω-1 1610 0.25 ±0.5 ±2 ——
VCS1625
高精密贴片分流箔电阻,开尔文连接,快速热稳定性好 0.01Ω-10 1625 0.5 ±0.1 ±2 ——
