分流器
大电流分流器
- 分流器
-
简介
直流分流器,实际是一个低阻电阻,通常在需要测量大电流时使用。当电流流过分流器时,在它的两端就会出现一个毫伏级的电压,于是用毫伏电压表来测量这个电压,再将这个电压换算成电流,就完成了大电流的测量。
-
特性高精度(0.1级)低热电势低温飘低功率系数最大额定电流100KA应用场景电池管理系统电力设备工控设备
- 推荐系列
-
01ARCS6918-L050RESI睿思50μΩ 700A 25W 35mV ±0.5% ±100ppm02ARCS6918-L100RESI睿思100μΩ 500A 25W 50mV ±0.5% ±100ppm03ARCS8518-L050RESI睿思50μΩ 840A 36W 40mV ±0.5% ±100ppm04ARCS8518-L100RESI睿思100μΩ 600A 36W 60mV ±0.5% ±100ppm05ARCS8536-L050RESI睿思50μΩ 1000A 50W 50mV ±0.5% ±100ppm
系列 | 图片 | 简介 | 最高精度 | 温飘 | 尺寸 | 额定电流 | 输出电压 | 热电势 | 详情及购买 |
---|---|---|---|---|---|---|---|---|---|
ARCS6918-L050 |
![]() |
经济型锰铜合金分流器,最大额定电流为700A,阻值为50μΩ | ±0.5 | ±100 | —— | 700 | 35m | 0.5 |
|
ARCS6918-L100 |
![]() |
经济型锰铜合金分流器,最大额定电流为500A,阻值为100μΩ | ±0.5 | ±100 | —— | 500 | 50m | 0.5 |
|

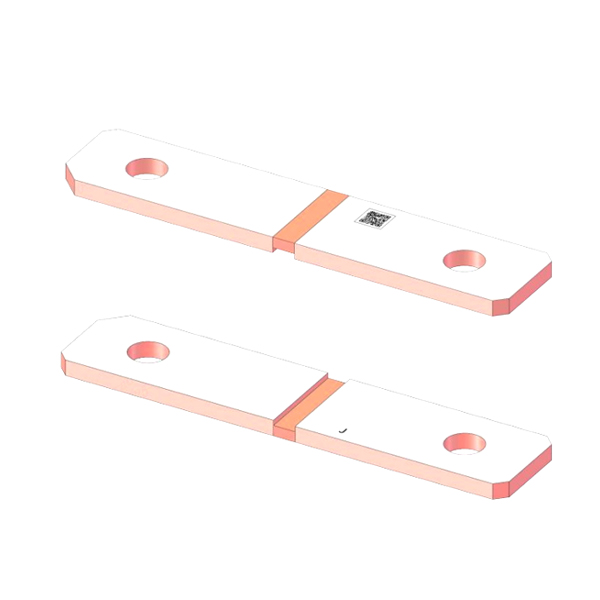

ARCS8518-L050 |
![]() |
经济型锰铜合金分流器,最大额定电流为840A,阻值为50μΩ | ±0.5 | ±100 | —— | 840 | 40m | 0.5 |
|
ARCS8518-L100 |
![]() |
经济型锰铜合金分流器,最大额定电流为600A,阻值为100μΩ | ±0.5 | ±100 | —— | 600 | 60m | 0.5 |
|
ARCS8536-L025 |
![]() |
经济型锰铜合金分流器,最大额定电流为1410A,阻值为25μΩ | ±0.5 | ±100 | —— | 1410 | 50m | 0.5 |
|
ARCS8536-L050 |
![]() |
经济型锰铜合金分流器,最大额定电流为1000A,阻值为50μΩ | ±0.5 | ±100 | —— | 1000 | 50m | 0.5 |
|
RTBS0050 |
![]() |
锰铜合金精密分流器,额定电流50A,采样精度±0.1%,低热电势,低温飘,带底座 | ±0.1 | ±20 | —— | 50 | 50mV-75m | 0.05 |
|
RTBS0100 |
![]() |
锰铜合金精密分流器,额定电流100A,采样精度±0.1%,低热电势,低温飘,带底座 | ±0.1 | ±20 | —— | 100 | 50mV-75m | 0.05 |
|
RTBS0200 |
![]() |
锰铜合金精密分流器,额定电流200A,采样精度±0.1%,低热电势,低温飘,带底座 | ±0.1 | ±20 | —— | 200 | 50mV-75m | 0.05 |
|
RTBS0300 |
![]() |
锰铜合金精密分流器,额定电流300A,采样精度±0.1%,低热电势,低温飘,带底座 | ±0.1 | ±20 | —— | 300 | 50mV-75m | 0.05 |
|
RTCS0010 |
![]() |
锰铜合金精密分流器,额定电流10A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 10 | 50m | 0.05 |
|
RTCS0050 |
![]() |
锰铜合金精密分流器,额定电流50A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 50 | 50mV-75m | 0.05 |
|
RTCS0100 |
![]() |
锰铜合金精密分流器,额定电流100A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 100 | 50mV-75m | 0.05 |
|
RTCS0200 |
![]() |
锰铜合金精密分流器,额定电流200A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 200 | 50mV-75m | 0.05 |
|
RTCS0300 |
![]() |
锰铜合金精密分流器,额定电流300A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 300 | 50mV-75m | 0.05 |
|
RTCS0500 |
![]() |
锰铜合金精密分流器,额定电流500A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 500 | 50m | 0.05 |
|
RTCS1000 |
![]() |
锰铜合金精密分流器,额定电流1000A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 1000 | 50m | 0.05 |
|
RTCS2000 |
![]() |
锰铜合金精密分流器,额定电流2000A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 2000 | 50m | 0.05 |
|
RTCS5000 |
![]() |
锰铜合金精密分流器,额定电流5000A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 5000 | 50m | 0.05 |
|
RTCS10K0 |
![]() |
锰铜合金精密分流器,额定电流10000A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 10000 | 50m | 0.05 |
|
RTCS16K0 |
![]() |
锰铜合金精密分流器,额定电流16000A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 16000 | 50m | 0.05 |
|
RTCS20K0 |
![]() |
锰铜合金精密分流器,额定电流20000A,采样精度±0.1%,低热电势,低温飘 | ±0.1 | ±20 | —— | 20000 | 50m | 0.05 |
|
