分流器
简介

直流分流器,实际是一个低阻电阻,通常在需要测量大电流时使用。当电流流过分流器时,在它的两端就会出现一个毫伏级的电压,于是用毫伏电压表来测量这个电压,再将这个电压换算成电流,就完成了大电流的测量。

特性
高精度(0.1级)低热电势
低温飘
低功率系数
最大额定电流100KA
应用场景
电池管理系统
电力设备
工控设备
推荐系列
01
ARCS6918-L050
RESI睿思
50μΩ 700A 25W 35mV ±0.5% ±100ppm
02
ARCS6918-L100
RESI睿思
100μΩ 500A 25W 50mV ±0.5% ±100ppm
03
ARCS8518-L050
RESI睿思
50μΩ 840A 36W 40mV ±0.5% ±100ppm
04
ARCS8518-L100
RESI睿思
100μΩ 600A 36W 60mV ±0.5% ±100ppm
05
ARCS8536-L050
RESI睿思
50μΩ 1000A 50W 50mV ±0.5% ±100ppm
系列 图片 简介 阻值范围 最高精度 温飘 额定电流 输出电压 详情及购买
ARCS6918-L050
经济型锰铜合金分流器,最大额定电流为700A,阻值为50μΩ 50μ ±0.5 ±100 700 35m
ARCS6918-L100
经济型锰铜合金分流器,最大额定电流为500A,阻值为100μΩ 100μ ±0.5 ±100 500 50m
ARCS8518-L050
经济型锰铜合金分流器,最大额定电流为840A,阻值为50μΩ 50μ ±0.5 ±100 840 40m
ARCS8518-L100
经济型锰铜合金分流器,最大额定电流为600A,阻值为100μΩ 100μ ±0.5 ±100 600 60m
ARCS8536-L025
经济型锰铜合金分流器,最大额定电流为1410A,阻值为25μΩ 25μ ±0.5 ±100 1410 50m
ARCS8536-L050
经济型锰铜合金分流器,最大额定电流为1000A,阻值为50μΩ 50μ ±0.5 ±100 1000 50m

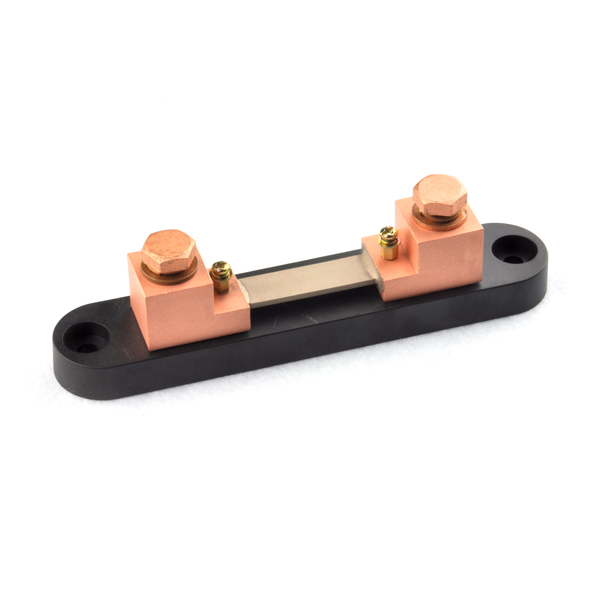

RTBS0050
锰铜合金精密分流器,额定电流50A,采样精度±0.1%,低热电势,低温飘,带底座 1mΩ-1.5m ±0.1 ±20 50 50mV-75m
RTBS0100
锰铜合金精密分流器,额定电流100A,采样精度±0.1%,低热电势,低温飘,带底座 0.5mΩ-0.75m ±0.1 ±20 100 50mV-75m

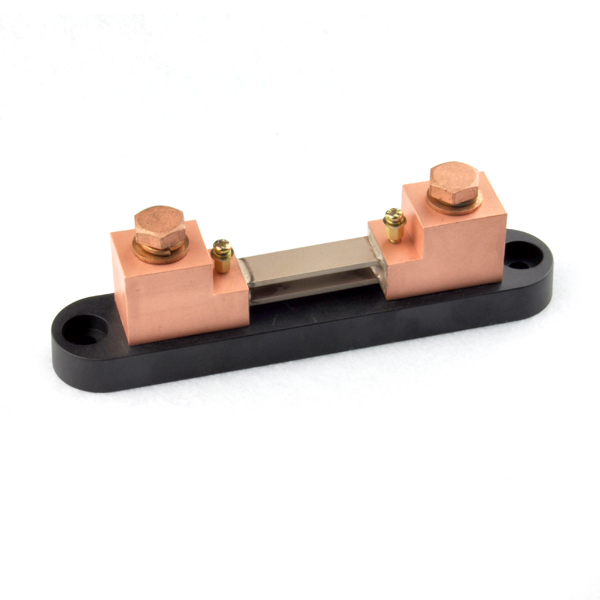

RTBS0200
锰铜合金精密分流器,额定电流200A,采样精度±0.1%,低热电势,低温飘,带底座 0.25mΩ-0.375m ±0.1 ±20 200 50mV-75m
RTBS0010
锰铜合金精密分流器,额定电流10A,采样精度±0.1%,低热电势,低温飘,带底座 5mΩ-7.5m ±0.1 ±20 10 50mV-75m
RTBS0025
锰铜合金精密分流器,额定电流25A,采样精度±0.1%,低热电势,低温飘,带底座 2mΩ-3m ±0.1 ±20 25 50mV-75m
RTBS0300
锰铜合金精密分流器,额定电流300A,采样精度±0.1%,低热电势,低温飘,带底座 0.167mΩ-0.25m ±0.1 ±20 300 50mV-75m
RTCS0010
锰铜合金精密分流器,额定电流10A,采样精度±0.1%,低热电势,低温飘 5m ±0.1 ±20 10 50m
RTCS0050
锰铜合金精密分流器,额定电流50A,采样精度±0.1%,低热电势,低温飘 1mΩ-1.5m ±0.1 ±20 50 50mV-75m
RTCS0100
锰铜合金精密分流器,额定电流100A,采样精度±0.1%,低热电势,低温飘 0.5mΩ-0.75m ±0.1 ±20 100 50mV-75m
RTCS0200
锰铜合金精密分流器,额定电流200A,采样精度±0.1%,低热电势,低温飘 0.25mΩ-0.375m ±0.1 ±20 200 50mV-75m
RTCS0300
锰铜合金精密分流器,额定电流300A,采样精度±0.1%,低热电势,低温飘 0.167mΩ-0.25m ±0.1 ±20 300 50mV-75m
RTCS0500
锰铜合金精密分流器,额定电流500A,采样精度±0.1%,低热电势,低温飘 0.1m ±0.1 ±20 500 50m
RTCS1000
锰铜合金精密分流器,额定电流1000A,采样精度±0.1%,低热电势,低温飘 0.05m ±0.1 ±20 1000 50m
RTCS2000
锰铜合金精密分流器,额定电流2000A,采样精度±0.1%,低热电势,低温飘 0.025m ±0.1 ±20 2000 50m
RTCS5000
锰铜合金精密分流器,额定电流5000A,采样精度±0.1%,低热电势,低温飘 0.01m ±0.1 ±20 5000 50m
RTCS10K0
锰铜合金精密分流器,额定电流10000A,采样精度±0.1%,低热电势,低温飘 ±0.1 ±20 10000 50m
RTCS16K0
锰铜合金精密分流器,额定电流16000A,采样精度±0.1%,低热电势,低温飘 3.125μ ±0.1 ±20 16000 50m
RTCS20K0
锰铜合金精密分流器,额定电流20000A,采样精度±0.1%,低热电势,低温飘 2.5μ ±0.1 ±20 20000 50m
